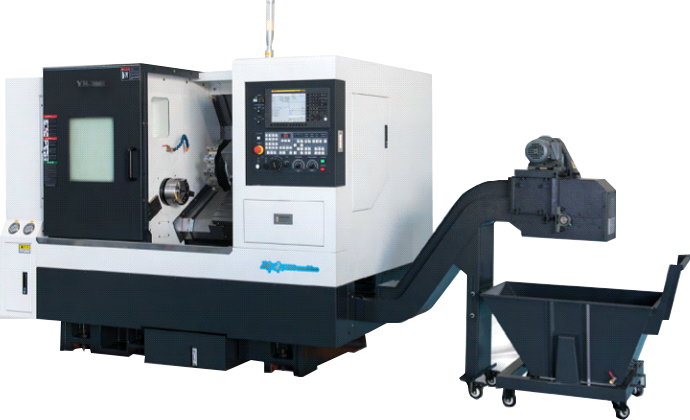

YH-200LM 高精度線軌車削中心
搭配高剛性伺服動力刀塔,實現軸向，徑向銑削功能，主軸C軸插補，分度，定位功能,主軸油壓盤式碟剎。
關鍵詞：
硬軌滑道
精密刀塔
線軌機
研禾數控
所屬分類：
產品描述
機型特性
床身采用HT300 鑄鐵─體成型，30°斜床式結構;
寬大四方床身，搭配45/45精密線性導軌;
主軸箱體與尾座水平結構，更穩定，剛性更好;
搭配高剛性伺服動力刀塔,實現軸向，徑向銑削功能，主軸C軸插補，分度，定位功能,主軸油壓盤式碟剎。
伺服動力刀塔機特性
有著伺服刀塔迅速、精確的換刀性能
搭配上高轉速動力軸的動力銑削達到車、銑復合式的卓越加工能力刀座安裝采用高剛性BMT安裝接口
動力傳動軸使用伺服主軸馬達驅動,動力輸出采用DIN1809一字形方式,旋轉工具轉速最快可達5000 rpm
相關產品
X,Z為寬潤的硬軌滑道，快速進給率達20米/分，經硬化處理及精密研磨，采用可視化多點集中潤滑系統，獨特硬軌鏟刮裝配工藝，且有吸振之功能，減少了刀具損耗,提高了工件質量
高強度HT300鑄件，組織致密，強度好，硬度恰當，磨擦系數低;具有自潤性，底座床身·整體型箱結構，大大增強了機床的整體剛性和穩定性，且有吸振之功能，減少了刀具損耗，提高了工件質量;
YH系列的所有的軸都采用箱式導軌設計,具有更好的移動能力。箱式導軌具有強大的抵消切削所造成的振動的能力，減小刀具損耗，提高加工穩定性。密封內藏式結構YH系列的×軸的設計通過采用密封內藏式結構,可以盡量減少刀塔受到切屑的損壞。
最佳的優化結構分析
通過結構分析使主要單元結構達到最優化 , 并且 通過降低設備高度，使其在重切削加工中也能 維持床身的動態剛度。 高強度 HT300 鑄鐵一 體成型之強固結構床身。 中頻淬火矩形導軌( 52-54 °)，一次裝夾精密磨削，滑板貼專用 耐磨片，經人工鏟刮精密配合，軸承座，電機 座均采用鏟刮鑲嵌式裝配。 而且 , YH-500H、 YH-750H 系列采用 30 °傾斜型床身 , 大幅提 高了其加工穩定性 及精度保持性 。
獨立 集成式切削液箱 冷卻液箱安裝在床身的前 面 , 以防止泄漏 , 并通過使用高 功率 冷卻液保 持 穩定的加工。
通過結構分析使主要單元結構達到優化,并且通過降低設備高度，使其在重切削加工中也能維持床身的動態剛度。高強度HT300鑄鐵一體成型之強固結構床身。中頻淬火矩形導軌(52-54° )，一次裝夾精密磨削，滑板貼專用耐磨片，經人工鏟刮精密配合，軸承座，電機座均采用鏟刮鑲嵌式裝配。而且，YH-500H、YH-750H系列采用30°傾斜型床身﹐大幅提高了其加工穩定性及精度保持性。
